Elysium 3DxSUITE专注于为您提供您真正需要的功能; Elysium 3DxSUITE支持从手动数据处理到全自动集成化数据处理全过程,支持多个CAD数据接口, 可以实现PDQ检查与修复、数模工程比对、几何简化、逆向工程、Polygon数模优化、导出报告等功能; 您可以根据自己的需求去配置您所需的CAD数据接口,需要的功能模块以及前端操作方式; |
|
|

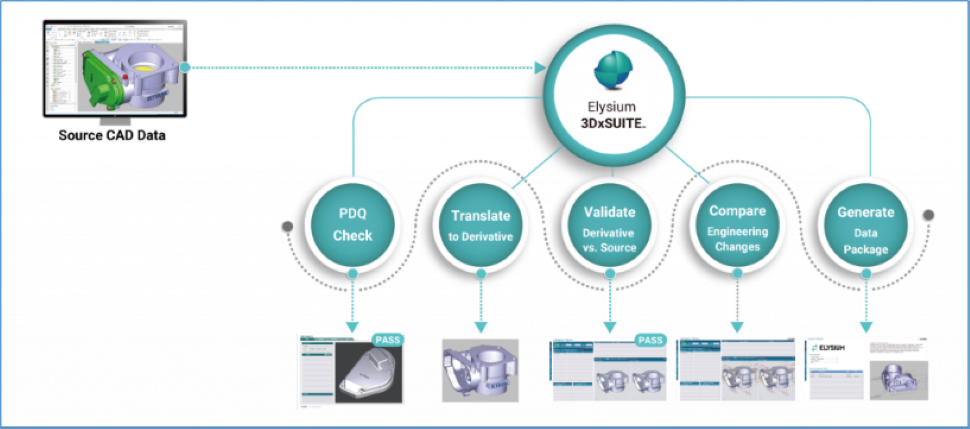

3DxSUITE提供了一个支持MBE生命周期必不可少的多功能平台:PDQ检查,转换,验证,简化和数据包。 每个功能选项都是可配置的,从而使您能够利用可重用的数据优化方案和打包模板。 我们可靠的验证和确认技术可保护您的数字资产; 受益于3DxSUITE的灵活性以及可配置功能, 3DxSUITE允许用户在基于模型研发流程的任何时间节点为你服务。 通过按自己的需求逐步添加新功能,随着时间的推移扩展您的解决方案。无论您基于模型的研发流程的途径怎么变化,都能确保数据的可持续性; |
3DxSUITE提供了所有基本技术,以支持您的数字端到端工程流程。

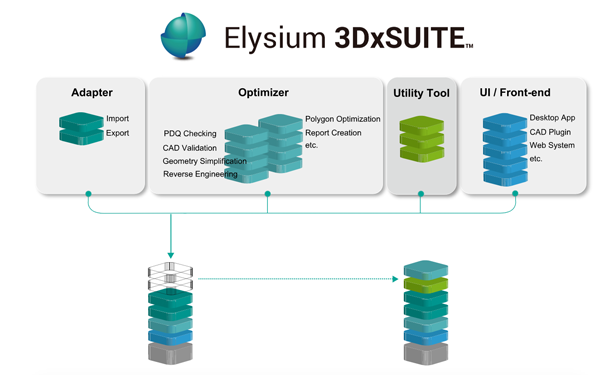

您可以像修房子堆砌砖块一样自由选择和组合最适合您的需求的功能,并构建您自己的解决方案。 原始三位数模通过Adapter导入到平台中,平台可以支持对数模进行PDQ检查、数据转换、几何比对、几何简化、逆向工程、中间面提取等处理,而且提供了多种可灵活选择的用户前端界面进行处理,支持单机人机交互式处理,也支持通过网页端提交任务在后台服务器自动处理,最后再根据您的需求再通过Adapter导出为你想要的CAD格式。 |
|
|

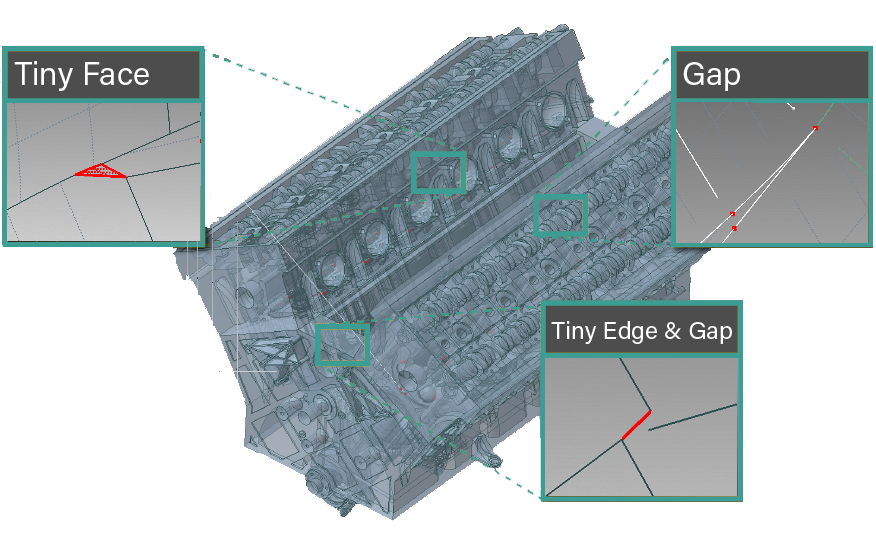

PDQ检查 检查您的数据质量,提前发现设计数模中存在的几何错误,还支持对PDQ错误进行自动修复以及导出PDQ检查报告,以确保数模中没有几何错误以备下游使用以及制造,从而避免了返工的成本和时间。 |

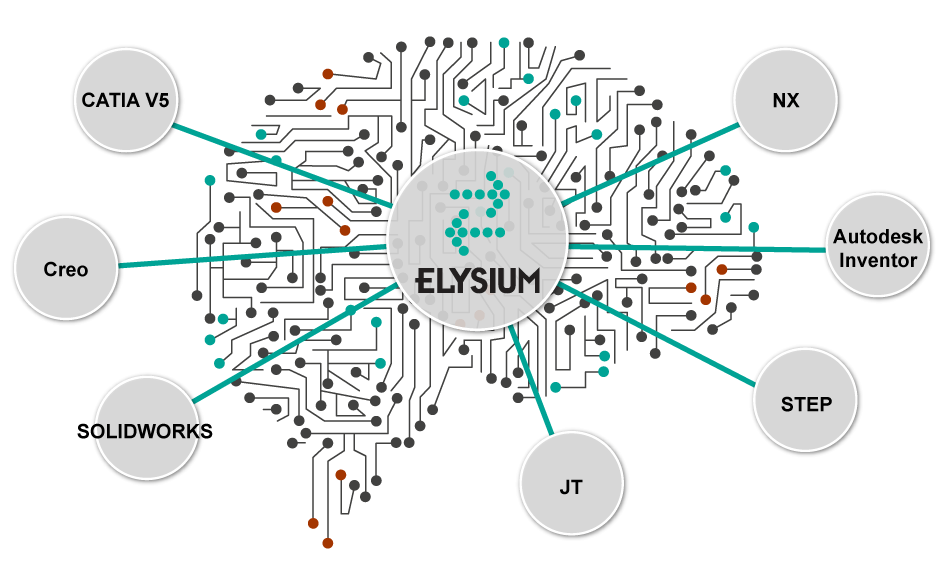

数模转换 在不牺牲数模质量的前提下将数据转换为你所需的CAD格式,以实现多个CAD系统和中性格式之间的内部或外部协作。
|

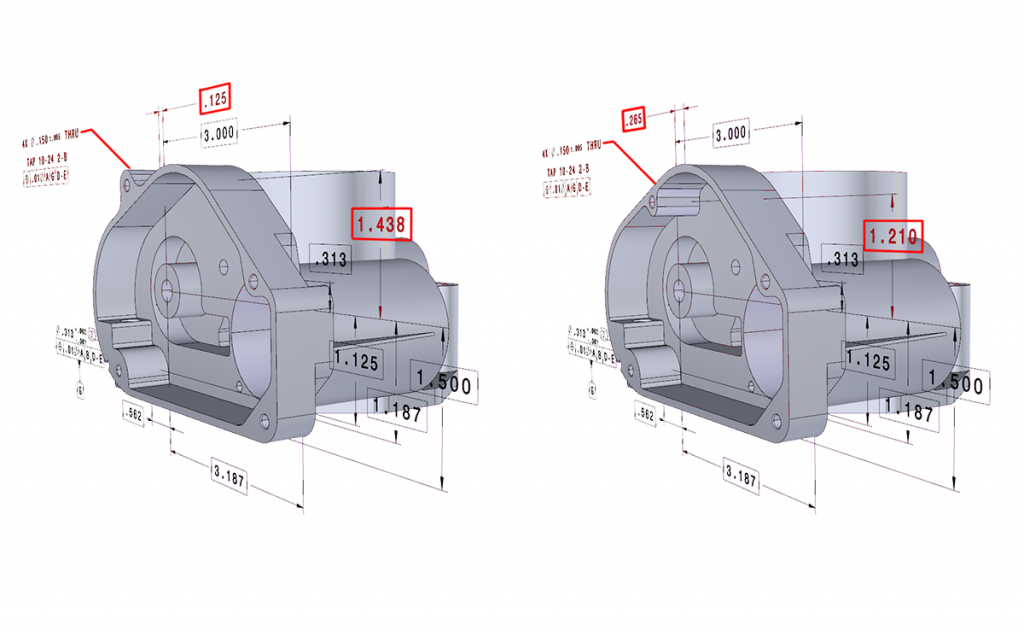

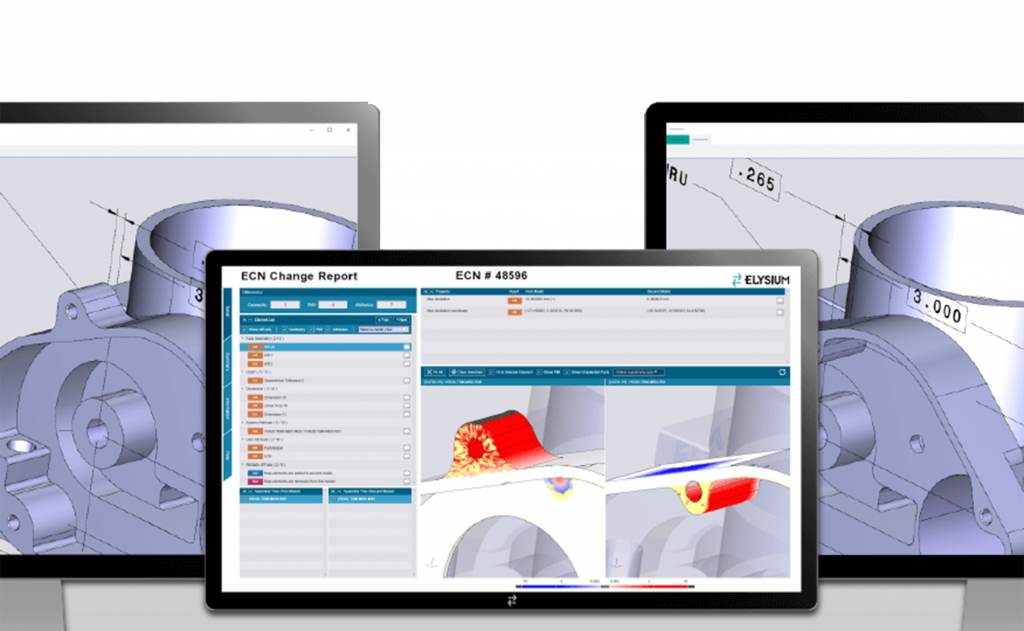

工程比对 支持对两个CAD文件进行几何差异、Bom、PMI以及属性的比对,以确定两版数据之间的的工程变更信息,加速企业研发效率;您还可以提交同一CAD系统不同版本的数据以及不同CAD系统的数据进行比对; |

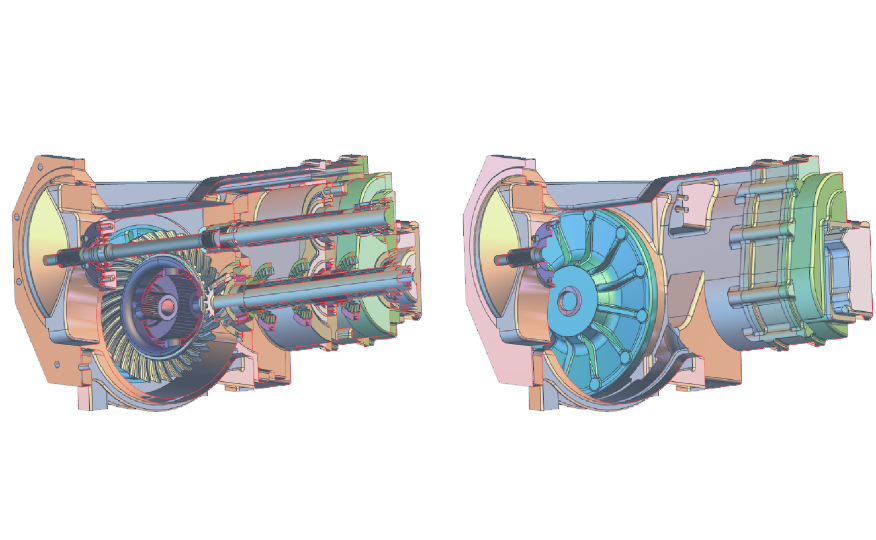

几何简化
|
逆向工程、Polygon数据优化
|
抽取中面
|

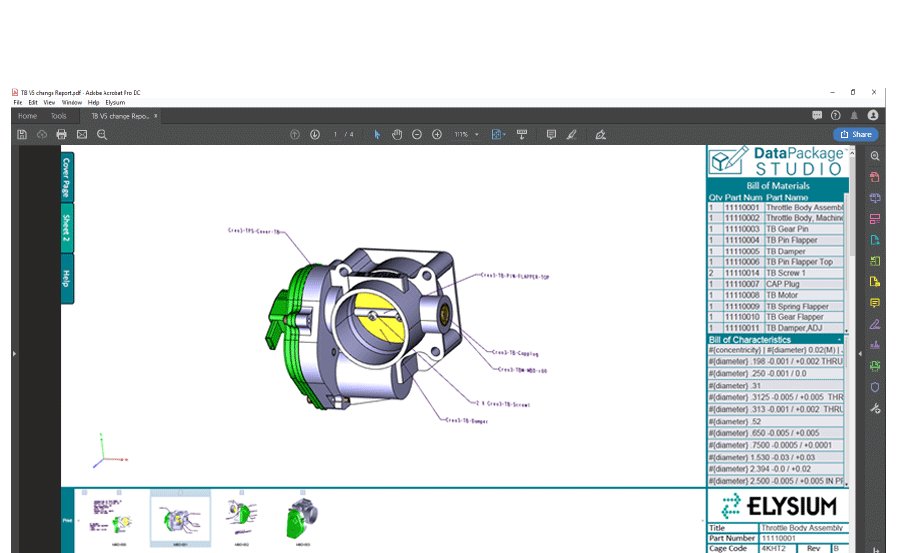

3DxSUITE提供了多种可选择的前端界面来对模型进行处理; * 在个人PC上单机桌面应用程序 * 集成界面实现对数进行批处理 * 基于Web的企业解决方案应用程序 |
|
我们的前端为用户和管理员提供3DxSUITE的界面以执行专门的数据处理;我们提供桌面应用程序,Web应用程序,Windows上下文菜单,CAD内置菜单和命令行操作等前端交互方式以支持所需的用户使用场景;
前端界面名称 |
描述 |
Viewer |
通过Viewer,您可以将ENF格式的3D模型数据可视化显示,并比较CAD验证程序输出的结果;它比Editor更轻巧,允许用户执行各种测量和显示BOM结构; |
Editor |
通过Editor,您可以查看,自动转换和处理3D模型数据; 也支持交互式地对模型进行修复以优化3D模型数据;Editor等效于我们的旧产品CADdoctor; |
SmartLauncher |
Standalone: 通过SmartLauncher Standalone,您可以从Windows上下文菜单运行组件处理,除了转换之外,您还可以调用可重用场景来自动对数模进行处理; Plugin: 通过SmartLauncher Plug-in插件,您可以从CAD系统中的菜单运行组件处理;CAD集成避免了日常操作中频繁切换系统, 您可以直接将需要处理地数据导入到本机CAD种,然后通过CAD系统菜单快速导出为外部所需格式; |
SmartController |
通过SmartController,您可以根据您指定的场景一起处理多个3D模型数据;由于所有处理都是在一台计算机上完成的,因此它提供的批处理功能有限; |
TransServer |
TransServer是SmartController的高端产品,可在基于Web的系统上运行。 您可以执行3D模型数据转换和优化的方案,并分配载荷。 TransServer还提供各种功能,例如用户管理,通过Web API的执行过程以及自动转换位于特定文件夹中的3D模型数据; |
