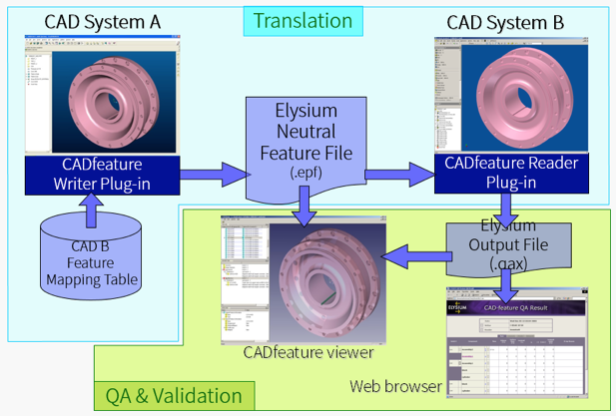

CADfeature是一款高质量、高效及自动化、基于特征的带参转换系统,它具有可扩展性以满足单个用户到全球企业用户的需求。

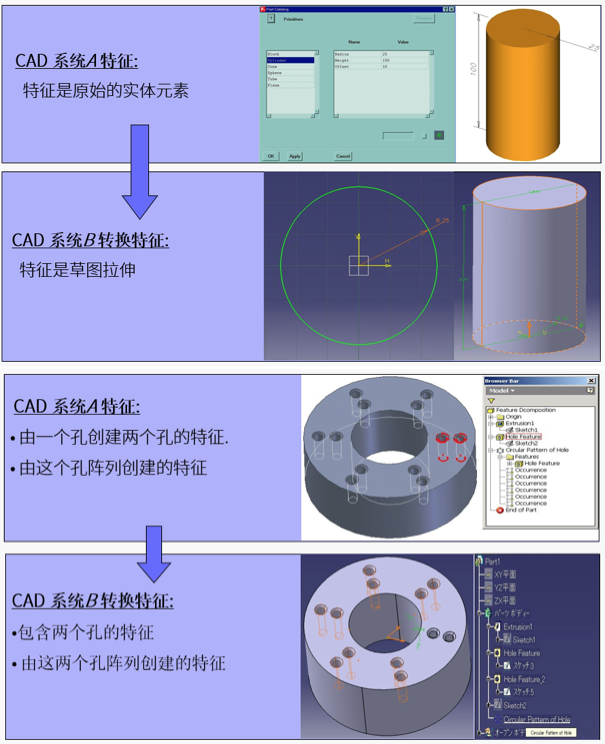

1、稳健地映射主流的CAD系统间的特征;
2、通过数据预处理设置在转换运行前预测转换成功率;
3、特征转换失败时软件会输出B-rep特征;这样用户仅需手工修复一个特征而不是特征树中余下的所有特征;
4、在进行包含标准件的总成件转换时保证每个标准件在总成中的正确位置;
5、直接与PDM工具Teamcenter等集成;
6、增量转换记录了已经转换零件的版本从而确保共用件或已经使用零件的不再重复转换。该项功能显著减少了零件族的转换时间及共用件和装配件的转换效率;
7、高质量检测报告有助于检查CAD数据转换的质量,如同在3D浏览器中查看可视化模型;
8、与2D相关图纸的转换也包括在QA报告中;
9、使用结果验证工具来比对原始及结果数据,保证所有零件的几何及特征的准确性。
1、2D视图信息如下:在关联的3D零件和装配更改时,能自动更新图页、视图、图面布局和比例、标注和尺寸; 2、3D参数模型信息如下:装配约束、包含尺寸和几何约束的草图、基准特征及参考几何、布尔操作、拉伸特征、拔模、放样、扫掠、旋转、倒圆、倒角、曲面特征操作、打孔、抽壳、移动、阵列、系统及用户属性等等; 3、3D标注和视图(也称作PMI、产品制造信息)。 |
|
1、Dassault: CATIA V4, V5, SolidWorks
2、Autodesk:Inventor
3、PTC: Pro / ENGINEER, Creo, CoCreate
4、Siemens PLM: I‐DEAS NX, NX
