InfiPoints是行业前沿的三维激光扫描数据处理平台,由美国、日本的专家依照行业的需求共同研发,目的是为了解决扫描行业内的数据处理及应用难题,例如:大数据加载可视化、自动化处理及效率、扫描数据共享及工程协同等难题。
InfiPoints具有大数据、自动化、一站式、多平台的优势。相同的计算机配置,InfiPoints能够更高效地加载并处理不同扫描设备的海量点云数据,提供多样化的拼接方式自动拟合扫描数据,完善的去噪功能及轻量化技术来达到更优的点云可视化效果。通过一键提取及建模工具快速重构三维模型,在工程协同上可利用点云数据做比对分析、干涉检查、动态规划等,支持输出轻量点云数据、多边形几何模型、2D/3D图纸、高清正射影像、漫游视频、碰撞检测动画、数据拼接报告、CAD比对报告、免费浏览文件、VR浏览文件以及不同软件平台支持的三维模型,它可以极大的提升点云数据处理效率和应用价值,跨平台的数据兼容以及无限制的数据成果让三维扫描数据的应用更简单、更便捷、更广泛。

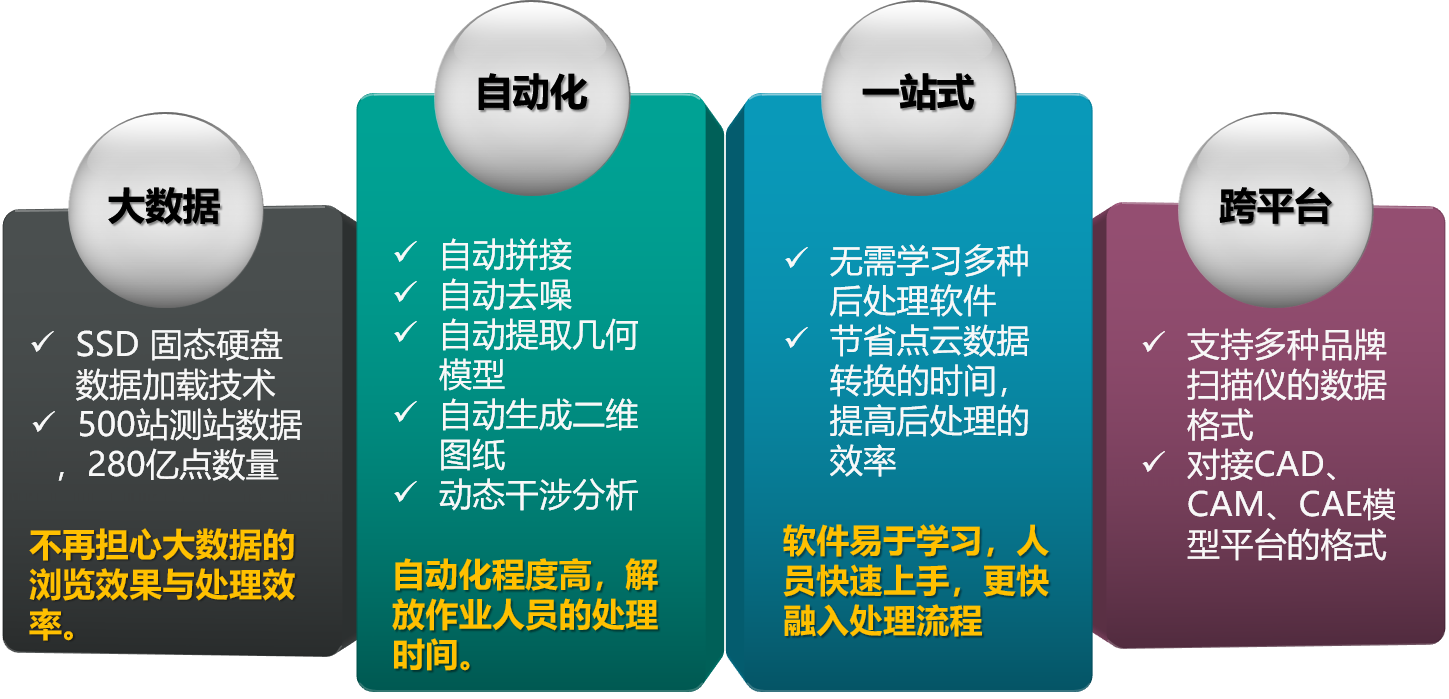

核心优势

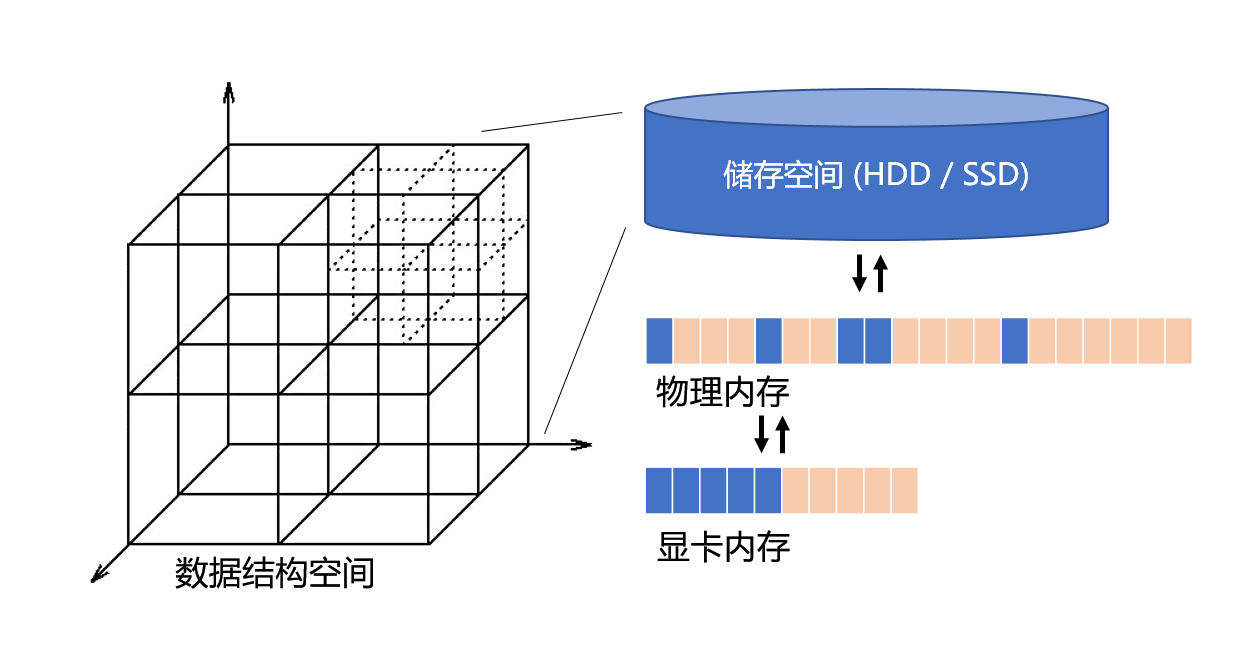

数据大小不受限制
一站式处理流程
跨平台数据整合

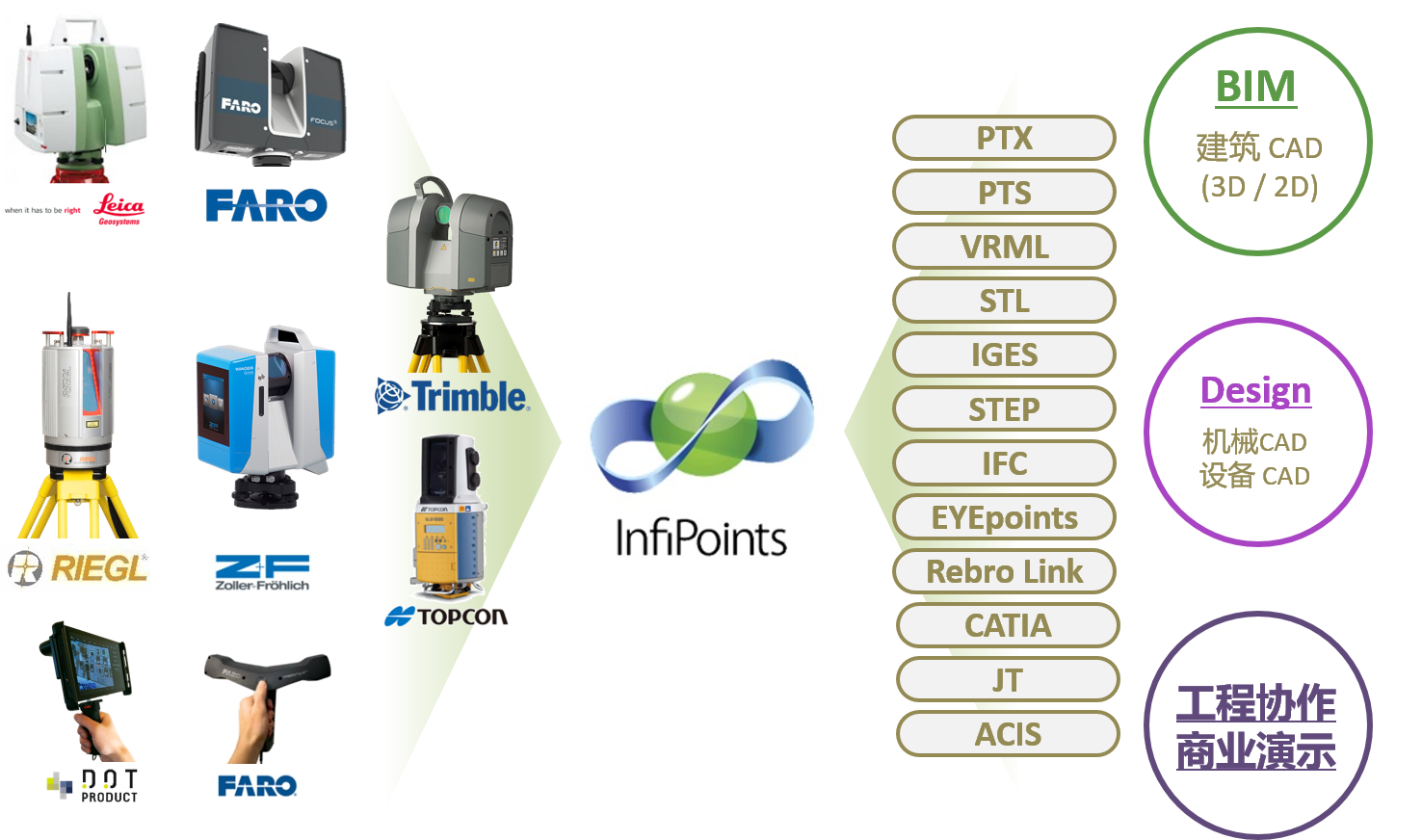

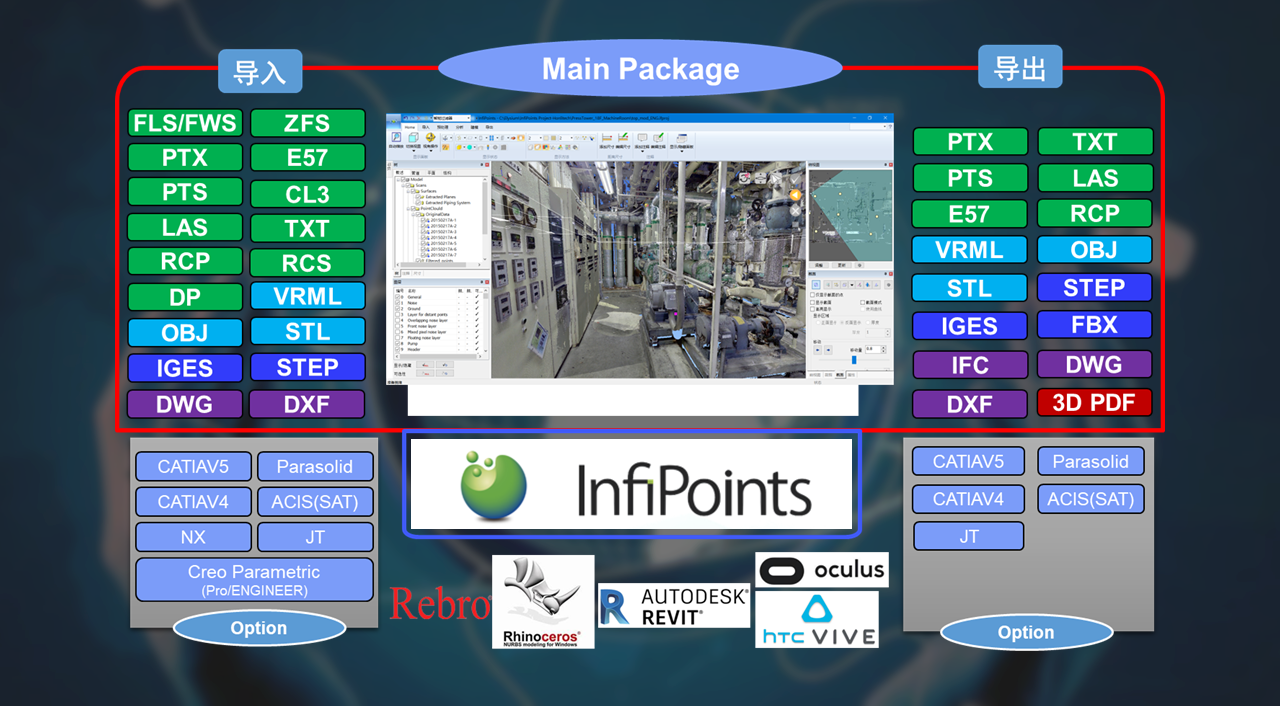

支持数据格式
应用领域

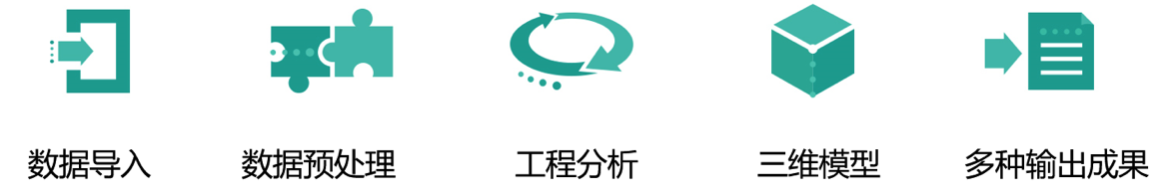

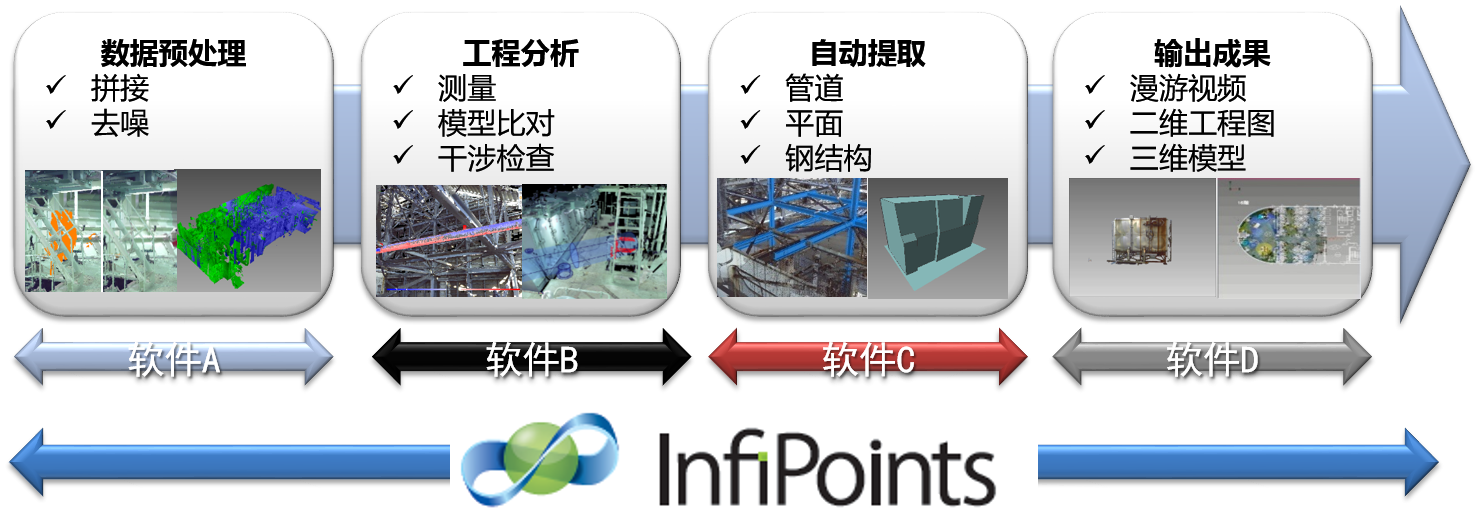

InfiPoints一站式点云的五大数据处理流程
数据导入

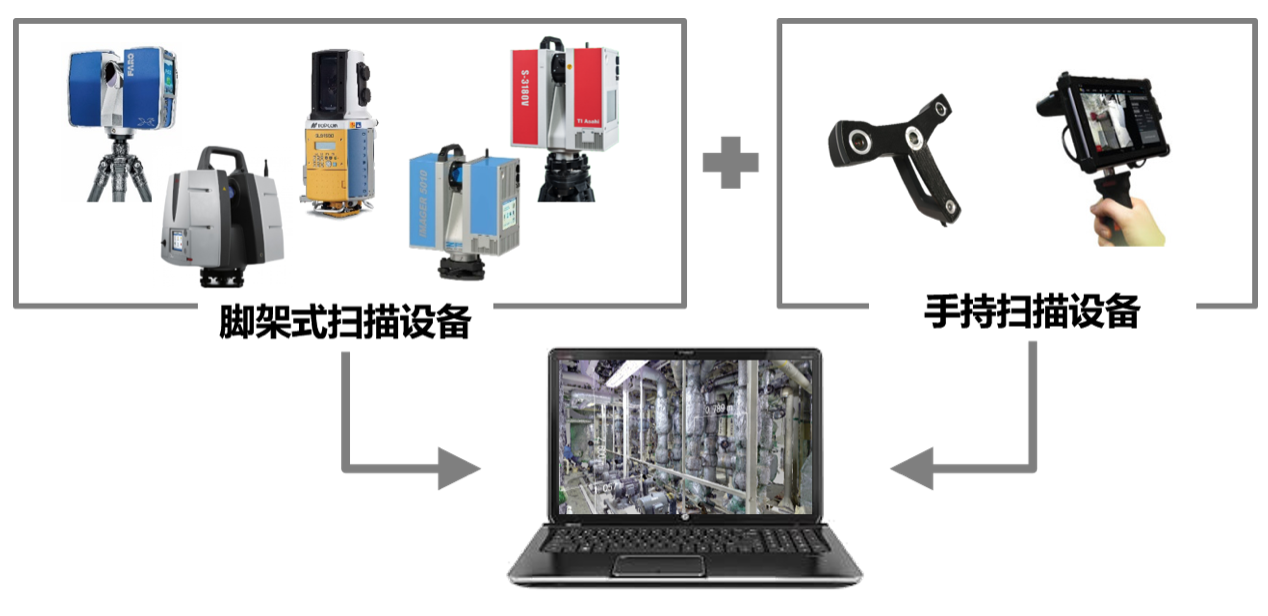

支持导入不同类型、不同品牌的扫描仪数据。
数据预处理

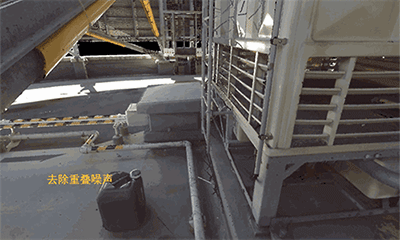

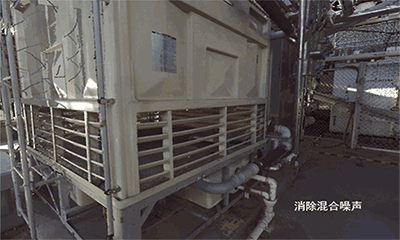

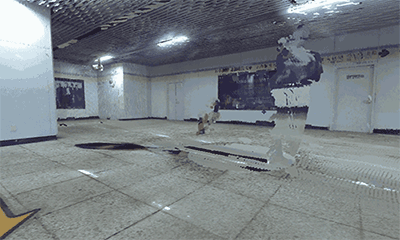

自动去噪:一键自动计算并优化点云数据质量,减小扫描数据容量。
|
|
|
|

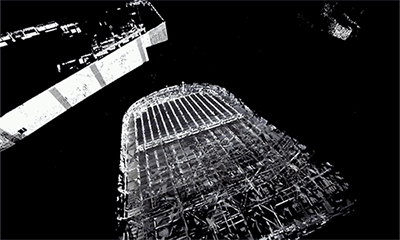

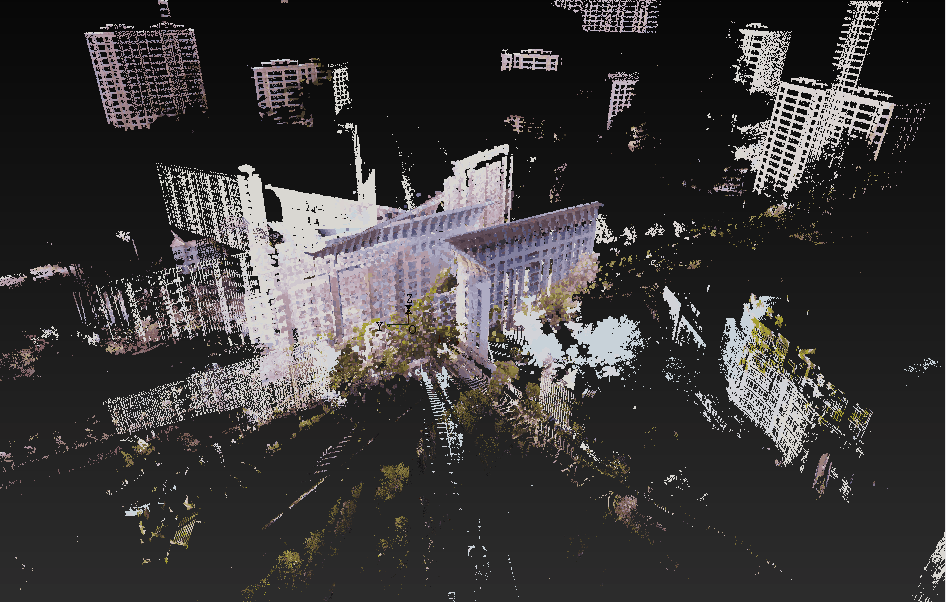

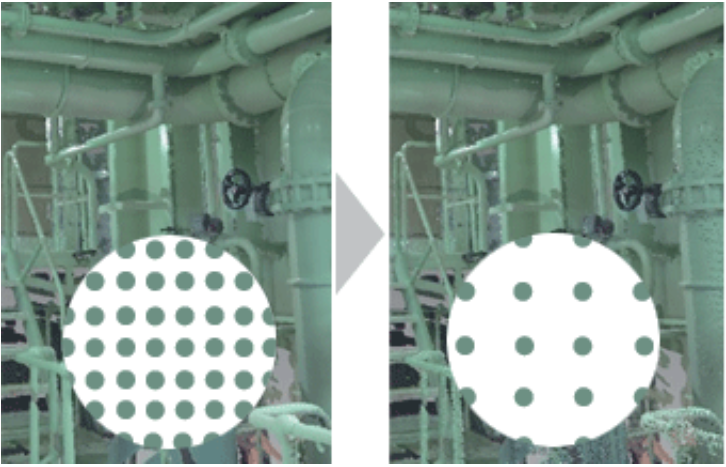

扫描数据轻量化:通过设置数据的点间距并新增内插点,减小数据容量并满足高质量可视化效果。
工程分析

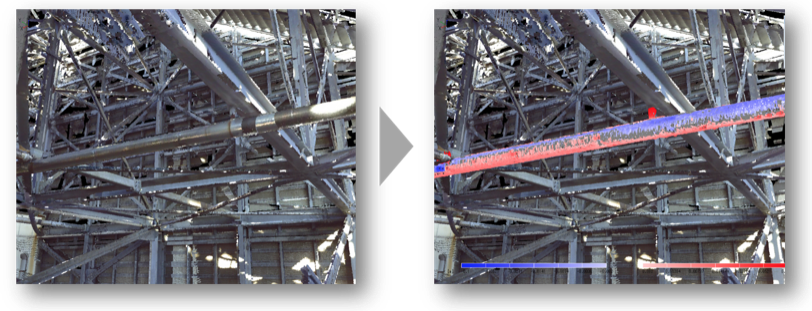

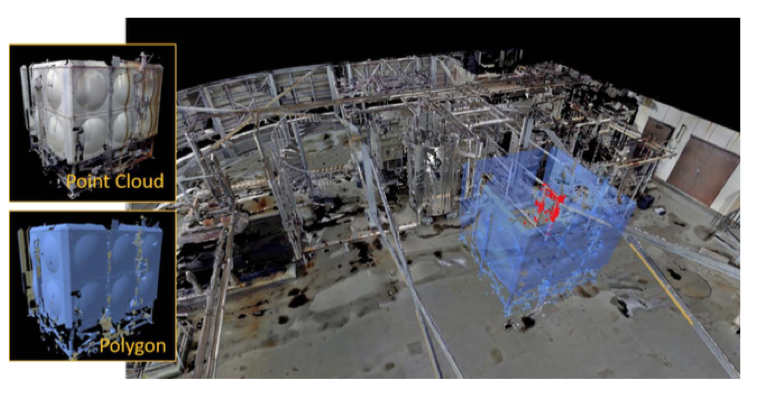

进行几何模型自适应拟合、三维模型比对,执行扫描数据与CAD模型的动态干涉分析。
三维模型

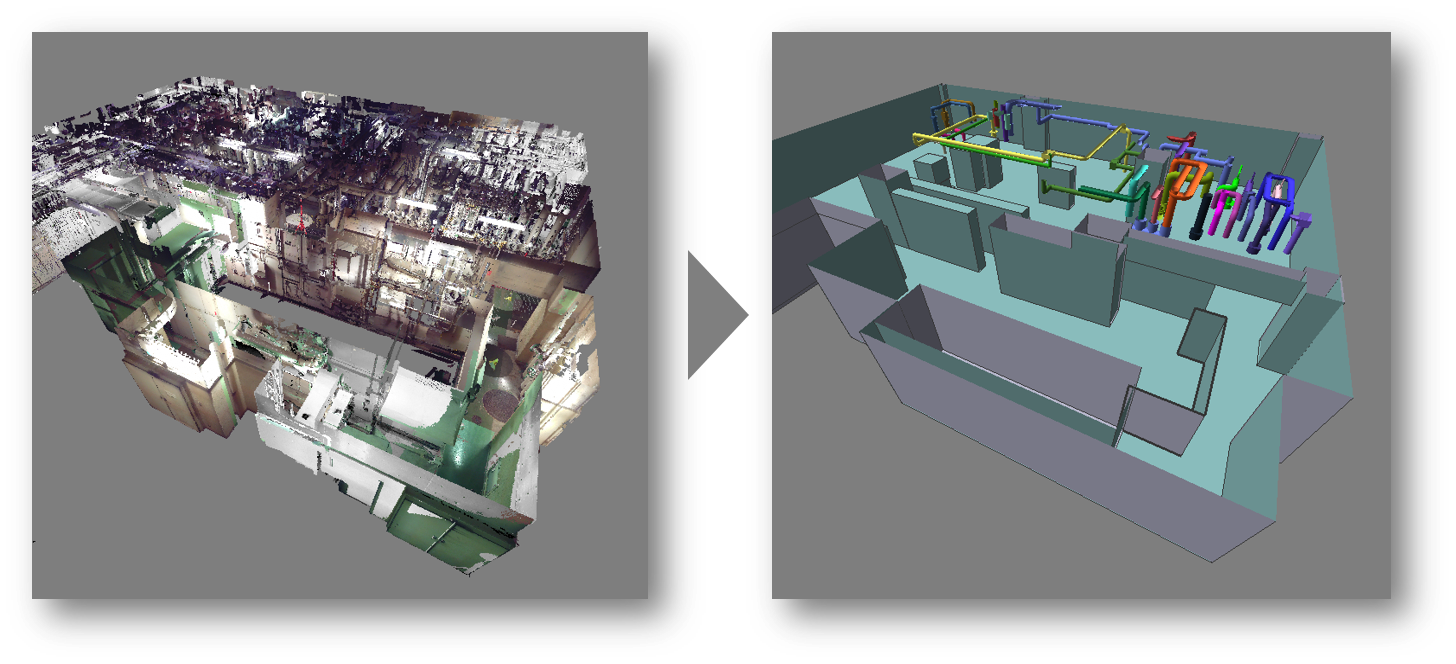

扫描预处理后,将三维扫描数据自动提取出规则的几何模型,例如:管 道、平面、结构、风管,赋予标准件属性,逆向建模输出三维模型。
多样输出成果
二维图纸:由自动提取后的模型依照截面生成二维线画图,也 可根据扫描数据绘图,输出 Autodesk DXF 或 DWG 图纸。

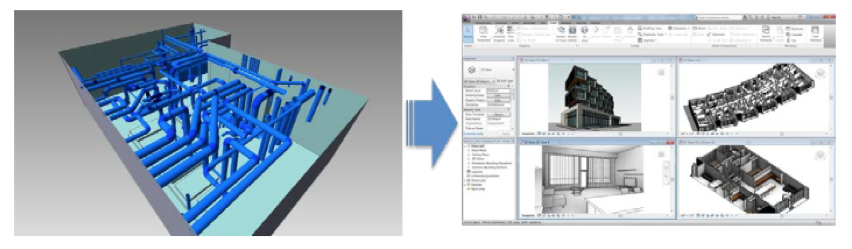

三维模型:

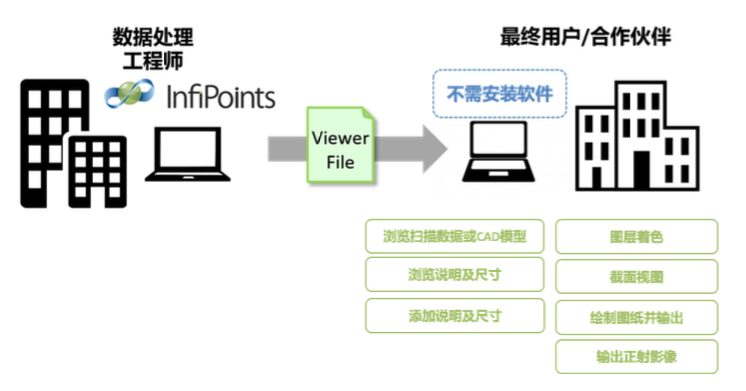

免费浏览文件:Viewer File 不需安装软件就能浏览三维点云与 CAD 模型,能够进行点云分类、实时量测、二维线画图、输出 正射影像等作业,提高三维扫描数据的利用率、普及性。
虚拟现实浏览文件:通过虚拟现实设备,可以沉浸式直接浏览 扫描数据,结合互联网技术实现多人异地工程协同讨论。
配置 |
最低要求 |
推荐 |
CPU |
能够运行如下配置的处理器
|
能够运行如下配置的处理器
|
内存
|
16GB 以上
|
32GB 以上
|
作业系统
|
Windows 7 64 位元 专业版(SP1)
Windows 8.1 64 位元 专业版
Windows 10 64 位元
|
Windows 10 64 位元
|
硬盘
|
20GB 以上可用空间,建议使用固态硬盘 SSD
|
500GB 固态硬盘(满足项目文件处理空间即可)
|
显卡
|
支持OpenGL 的显示卡
|
支持OpenGL 的显示卡 |
下面是常见问题的答案。
一般使用问题
问. 可以在多台机器上使用InfiPoints吗?
答. 可以在多台机器中安装InfiPoints ,但同时执行的会话数量会受限于您拥有的许可证数量。
问. 我想查看最新安装程序、相关手册和后续的版本信息。
答. 请联系我们。
问. InfiPoins是否可以在办公室外使用?
答. 您可以临时在许可证服务器网络之外使用InfiPoints。请参阅“转移许可证指南”。
问. 我想知道更多关于InfiPoints的操作。
答. 下面是我们关于操作的信息。
基本操作手册(联系当地经销商或Elysium)
注册信息(联系本地经销商或Elysium)
导航(InfiPoints内的导航面板)
帮助(在InfiPoints软件内。从屏幕右上方的按钮“?”打开)
问. 我想与共享点云数据给没有InfiPoints的合作伙伴和客户。
答. 创建一个浏览文件。可以在没有InfiPoints许可证的情况下查看项目数据。详情请参阅操作手册。
联系当地经销商或Elysium获取操作手册。
安装问题
问. 我不知道如何安装InfiPoints。
答. 您将需要安装InfiPoints和许可证服务器程序。您通常会将许可证服务器安装到1台机器上。
请参阅“InfiPoints安装指南”(用于安装InfiPoints)和/或“快速启动指南”(用于安装许可证服务器)。
数据导入
问. 我想同时导入多个文件。
答. 按照下面的步骤一次导入多个文件。
[数据导入] > [点云] >导入对话框
使用[CTRL]键选择多个文件。
使用[ shift ]键选择连续文件(通过选择起始文件和结束文件)。
问. 我想减少导入时间。
您可以通过下面的方式减少处理时间。
1.增加线程数
将线程的数量设置为机器的最大物理内核数
选择[应用程序按钮] > [系统设置] > [其他] > [使用线程数量]以设置已使用线程的数目。
*每个线程推荐8GB内存
2.增加内存
对于安装InfiPoints的机器,建议使用16GB或更多内存。
3.使用固态硬盘存储
在固态硬盘驱动器中设置“工作”文件夹和“数据”文件夹。
在固态驱动器中设置“数据”文件夹对于加快点云导入过程尤其有效。
问. 我想直接导入FARO扫描仪的数据到InfiPoints。
答. 通过拖放整个文件夹导入到InfiPoints中。
**不要更改扫描数据的文件夹名称。这将导致导入失败。
问. 当我尝试导入fls文件时出错。
答. 下面是一些可能的原因。
1.缺少工作空间
导入FLS文件时,可能需要fls文件大小的10倍左右的工作空间。
确保在驱动器中有足够的自由工作空间。
2.fls的版本比InfiPoints支持的更新。
打开“在OS中使用已安装的资料库”(*)来导入fls文件。
确保FARO SCENE或FARO SCENE LT(支持指定FLS文件的版本)安装在同一台机器上。
(*)应用程序按钮>导入/导出设置> fls> FARO LS
数据导出
问. 我想以图纸方式导出InfiPoints中创建的平面和管道。
答. 您可以导出为DWG/DXF(3D)。
导出创建>导出> DWG/DXF(3D)
显示
问. 点云在视图窗口中没有显示。
答. 点云可能是隐藏了。请检查以下设置。
点云是否在[Home] > [显示状态] > [显示/隐藏点云]中改为“显示”
资料库面板上的点云部分是打开的吗?
如果还没有解决,请检查如下。
确保显示范围不受剪辑框或截面的限制。
确保[显示RGB ]和/或[显示强度]正确设置。
确保在图层面板中无任何图层被隐藏。
拼接
问. 我想知道拼接的操作。
答. 导入点云数据后,将使用拼接面板。详情请参阅操作手册。
关于点云导入->[3.1. 导入点云]
关于拼接册方法> > [ 4.2开始拼接]
联系当地经销商或Elysium获取操作手册。
问. 我想把X和Y轴方向对准建筑物。
答. 使用定义原点命令。
详情请参阅操作手册。([4.8 定义原点])
联系当地经销商或Elysiun获取操作手册。
定义原点
问. 通过选择2个点来定义原点有什么需要注意的吗?
答. 确保第一点和第二点之间有足够的距离。
如果两点之间的距离很近,则点云与坐标轴之间可能存在偏差。
生成多边形
问. 我想导出可以在CAD软件中使用的多边形模型。
答. STL、OBJ、VRML是支持多边形模型的格式。
创建轻量化点云
问. 在结构树中如何显示?
答. 如果将轻量化后的点云创建为1个点云,则在资料库面板中将创建“Filtered_points”。
如果为每个扫描站创建轻量化点云,它将在资料库面板中显示为[扫描数据名称](Filtered)。
问. 当创建轻量化点云创建后,项目文件夹数据大小会变小吗?
答. 由于轻量化点云是除了现有的点云之外创建的,项目文件夹数据的大小将增加。
即使从结构树中删除点云部分,也不会删除点云数据本身。
点云数据保存在项目数据文件夹内的PointCloud文件夹中。
浏览文件
问. 我想减少浏览文件的大小。
答. 以轻量化点云创建浏览文件以减少文件大小。
