怎么摆脱繁杂的干涉检查报告

2022年5月19日

对于大型汽车制造企业车身工艺而言,如何通过工艺驱动产品设计提高产品设计可制造性、易制造性,优化产品设计,是每一位车身工艺工程师需要面临和解决的问题。干涉检查作为同步工程内容重要组成部分,需要完成零件自身的干涉检查、零件上料干涉检查、零件与工装的干涉检查和焊枪可达性检测等工艺设计相关的分析。通过干涉检查做到了干涉问题早发现、早反馈,工艺驱动产品设计,提高产品设计可制造性和易制造性。


1.

利用三维软件进行干涉检查在MBD(基于模型的设计)和MBE(基于模型的企业)中的应用越来越广泛且必须。制造业企业也更依赖于模拟干涉来进行设计分析,规避CAD设计中的错误。XVL Studio软件就是一款具有轻量化又具备动静态干涉检查的软件。对大型模型计算机操作从来都不是一件简单的事,汽车行业一个子系统数模的大小都可能超过1G,这也让普通的工作站难以维持流畅的运行,这也是CAD软件自带的干涉检查功能失去了实用意义。针对于此状况,各大厂商都把干涉检查的对象集中到轻量化数模上。而xvl就是其中一种,它可以在不失真的前提下,是数模大小缩小到其他CAD格式,包括中间格式的1%。因此就使对超大模型的操作性能获得极大提升。有方法就需要工具,而XVL Studio就是操作XVL文件的工具。

利用XVL Studio进行干涉检查

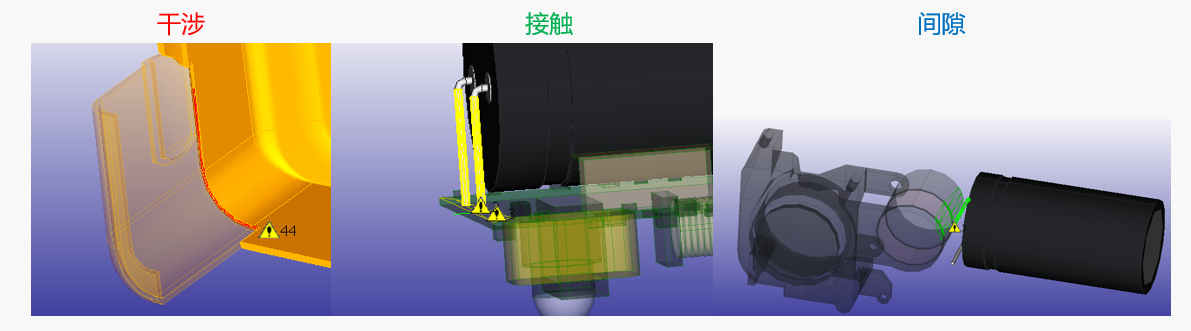

          XVL Studio提供了快捷的静态干涉检查功能,可以对全域或者选择区域进行干涉检查。干涉、间隙和接触作为装配检查常用的三种形态,它们被集中在XVL Studio干涉检查的功能内,用户可以使用这几种之一或者它们的组合进行干涉检查;

2

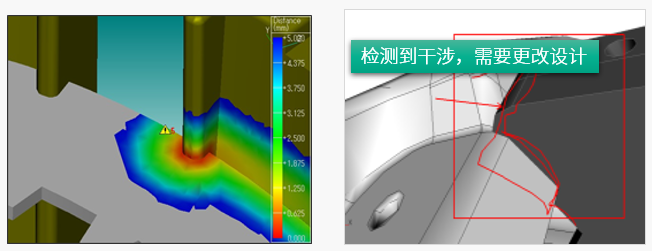

轻量化过程中,会因为轻量方法导致部分通用件简化,比如替换轮廓等,会对检查结果产生影响,而这些在软件里是可以通过设置条件过滤进行避免的;

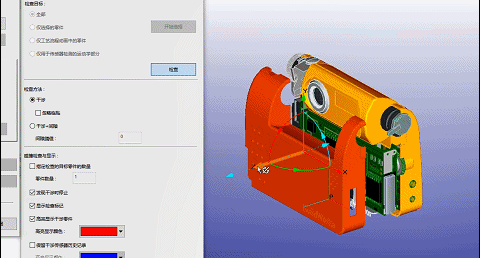

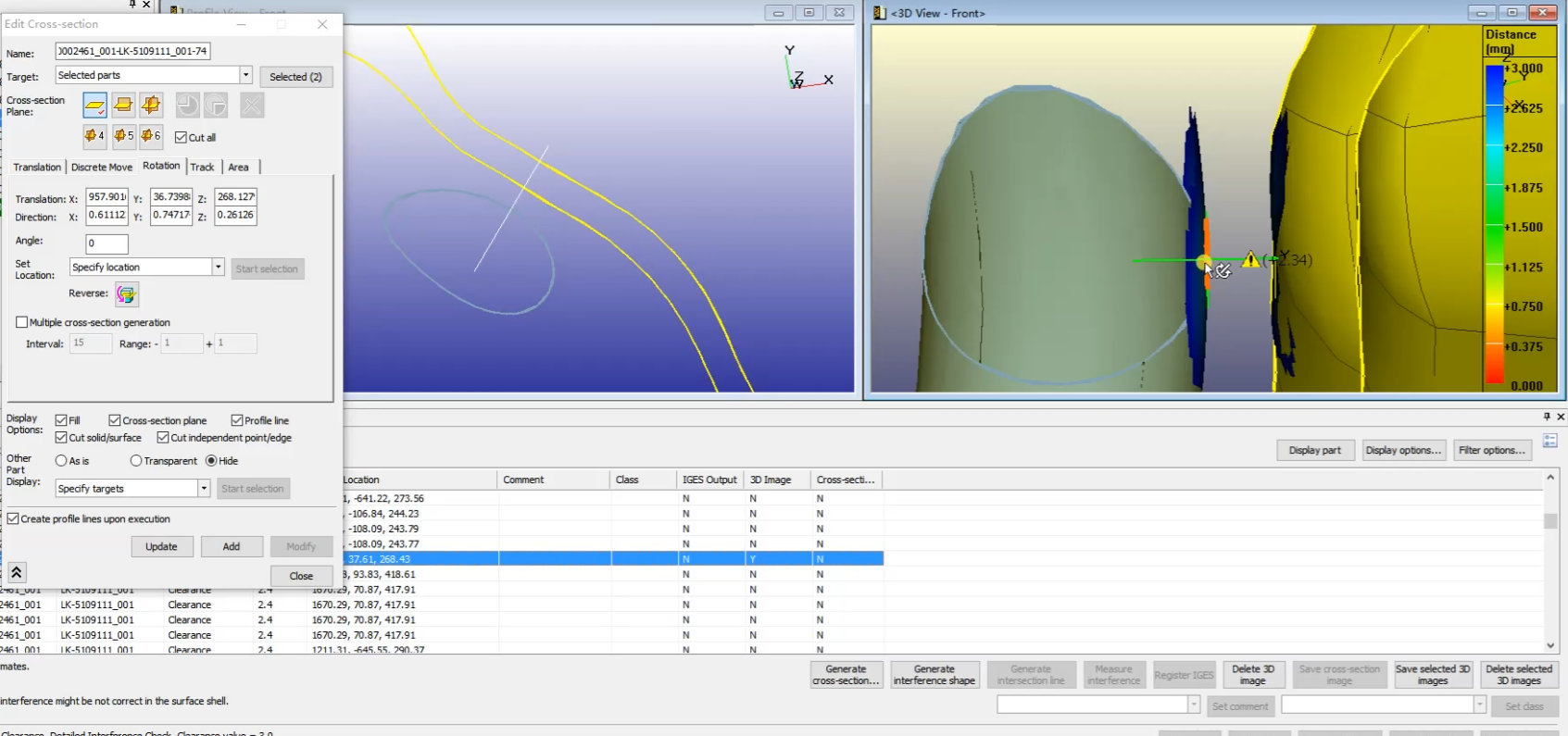

2展示了整车管线间隙检查结果,为了获得更好的成果展示,工程师可以给任意的干涉点编辑3D图像,添加截图,每一个点位都可以设置显示过滤,以达到最优的图像呈现;

3

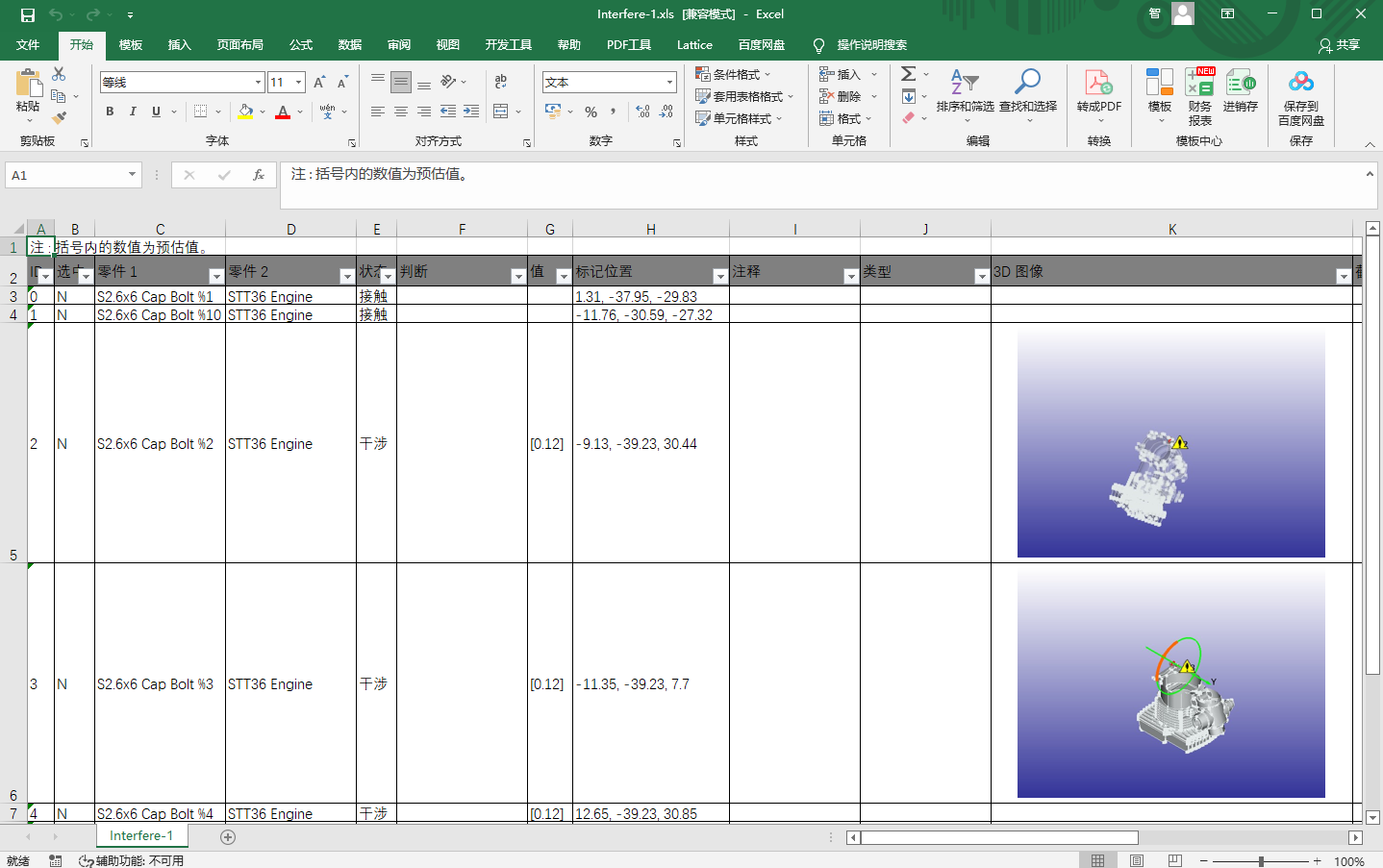

       干涉检查的结果中涵盖了检查结果的干涉状态,数模中位置还有图像等信息,将这些数据依靠统一的表格模板输出出来又是软件的一大优势。导出的Excelhtml格式,内容全备,表达清晰,可以直接作为交付物使用。

4

XVL Studio中有两种干涉检查的方式,如图5所示,展示的是一个动态干涉检查的过程。

5

XVL Studio的优势

在传统的干涉检查方法上,普遍存在几个问题:

  • 需要预处理数模,删除通用件,删除不相关的零件;
  • 大型数模对设备的要求很高;
  • 检查干涉和间隙需要工程师花费大量时间手动检查,可能有错漏;
  • 花费大量时间制作检查报告

整个过程耗时、成本高,还容易漏查,所以更快、更准确、更便捷的工具应时而生。XVL Studio在干涉检查中拥有3个主要优势点:

  • XVL轻量化格式,普通电脑即可运行;
  • 提供自动干涉检查功能
  • 输出EXCEL报告

对于整车厂的全流程研发而言,高效、高质量的软件对缩短研发周期,提高研发质量具有很优先的意义。一款车型从最初的造型开始,传递到设计部门,再到分析部门、工艺部门等等,如果在过程中不能快速的产生检查结果,甚至检查结果如果不准确,势必让整个项目产生延宕的风险。而从初版设计开始就排除干涉隐患,被越来越多的认可。怎样提高质与量呢?软件内的“自动化”是不二选择。拥有自动检查功能,和自主输出EXCEL报告功能的XVL Studio将是行业内的佼佼者。
